Контактор КТПВ 624 250A са предназначени за затваряне и отваряне на електрически вериги в стационарни инсталации. Този тип контактори се използват в краново оборудване, металургия, производство на стомана, подстанции и други индустрии.
Контакторите са проектирани да работят при следните условия:
— надморска височина не повече от 2000 m;
— номинални фактори на околната среда съгласно ГОСТ 15150 и ГОСТ 15543.1;
— околната среда не е експлозивна и не съдържа прах в концентрации, които намаляват параметрите на контакторите в недопустими граници;
— без пряко излагане на слънчева радиация;
— вибрационни натоварвания с честота 25 Hz при ускорение 0,7 g;
— ударни натоварвания при ускорение 3g с честота 40…80 удара в минута за 1…10 ms.
Технически характеристики на контактор КТПВ 624:
Тегло – 30кг.
Номинално напрежение – 380V
Комутиран ток – 250A
Мощност на бобината – 35W
Напрежение на бобината – 220V
Ограничение за брой превключвания – 1200/час
Износоустойчивост – 10 милиона цикъла
Консумирана мощност – 75W

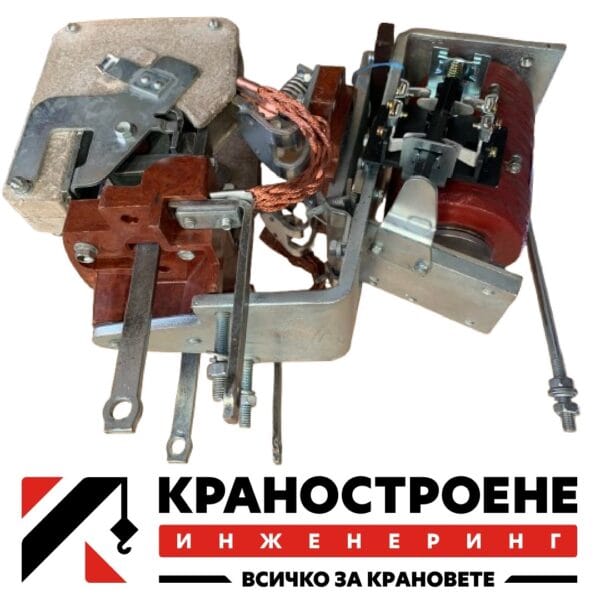

Контактор КТПВ 624
Контакторите КТПВ 624 се произвеждат с 2 „Z“ главни контакта с дъгогасене.
Номинално напрежение на главните контакти, V – 380 AC с честота 50 и 60 Hz
Номиналното напрежение на прибиращата бобина е 220V DC.
Контакторите КТПВ 624 могат да бъдат изпълнени с 2 блокови контакта „З“ и 2 „Р“, 2 блокови контакта „З“ и 1 „Р“ или без тях. Конструкцията на блоковите контакти, използвани в контакторите, позволява по време на монтажа или при работни условия да се сглобяват отново елементите чрез промяна на позицията на контактите „З“ и „Р“ в рамките на определения брой, но броят на прекъсващите контакти не трябва да бъде повече от 2 общ брой контакти на спомагателна верига.
Два еднотипни контактора с нормално отворени контакти, с еднакъв номинален ток, монтирани един до друг, позволяват монтиране на механична блокировка, която предотвратява едновременното задействане на два контактора. В този случай десният контактор, към който е прикрепена механична блокировка от лявата страна, позволява инсталирането на блокови контакти само от дясната страна 2 “З”, 1 “Р”.
Контакторите са проектирани да работят в различни режими на работа:
– дългосрочни
– периодично-продължителен
– повтарящи се-краткосрочни
– краткосрочни
Контакторите за продължителна работа имат контакти със сребърни вложки.
В периодично-продължителен режим контакторът позволява работа при номинален ток с период на натоварване без изключване не повече от 8 часа. Стойността на относителната продължителност на превключване (РВ) за периодична и краткотрайна работа на контакторите е 40% и честота не повече от 150 превключвания на час.
Механична износоустойчивост на контакторите на КТПВ 624:
— 10,0 милиона цикъла за главните контакти на контакторите.
— 1,6 милиона цикъла за спомагателни контакти.
Контакторите трябва да издържат на определения брой включвания и изключвания, при спазване на предвидените в експлоатационната документация грижи. Изискването не се отнася за главните, спомагателните контакти и затварящите намотки, когато се сменят.
Монтаж и подготовка за работа на контактора КТПВ 624
Преди да инсталирате и сглобите контактора, е необходимо да извършите:
– проверка на съответствието с основните технически данни, посочени на табелката на контактора;
– уверете се, че контакторът няма механични повреди;
– проверка на затягането на винтовите съединения;
– проверете дали няма триене на движещи се части;
– свържете проводниците към клемите на превключващата намотка.
Контакторът се монтира на закрито във вертикална равнина. Допуска се отклонение от вертикалното положение не повече от 5° във всяка посока.
Мястото за монтаж на контактора трябва да бъде защитено от директен контакт с вода, масло, емулсия и др.
Превключващата намотка, ако е необходимо да се отстрани без демонтиране на контактора, се отстранява настрани или надолу.
След завършване на монтажа на контактора е необходимо да се провери правилната инсталация съгласно схемата с изключена верига, готовност за работа чрез две или три дистанционни включване и изключване.
Електромакгнитен контактор КТПВ 624 250А 220V
